UE55F8000STxxH - Schrauben für Wandhalterung

[s.]

Guten Tag liebe Community,
ich möchte meinen Samsung TV (UE55F8000STxxH) an die Wand montieren. Leider finde ich keine passenden Schrauben. Die Wandhaltung muss mit vier Schrauben an den TV befestigt werden. Für die unteren beiden Schraublöcher habe ich passende M8 gefunden. Leider finde ich keine für die oberen beiden. Es scheint, dass es keine "Standard-Schrauben" sind. Von der Größe her sollte es M6 sein, jedoch passt das Gewindet nicht. Die M6 Schrauben verkannten sich nach 1-2 Umdrehungen.
Für jede Hilfe wäre ich sehr dankbar.
Vielen Dank vorab

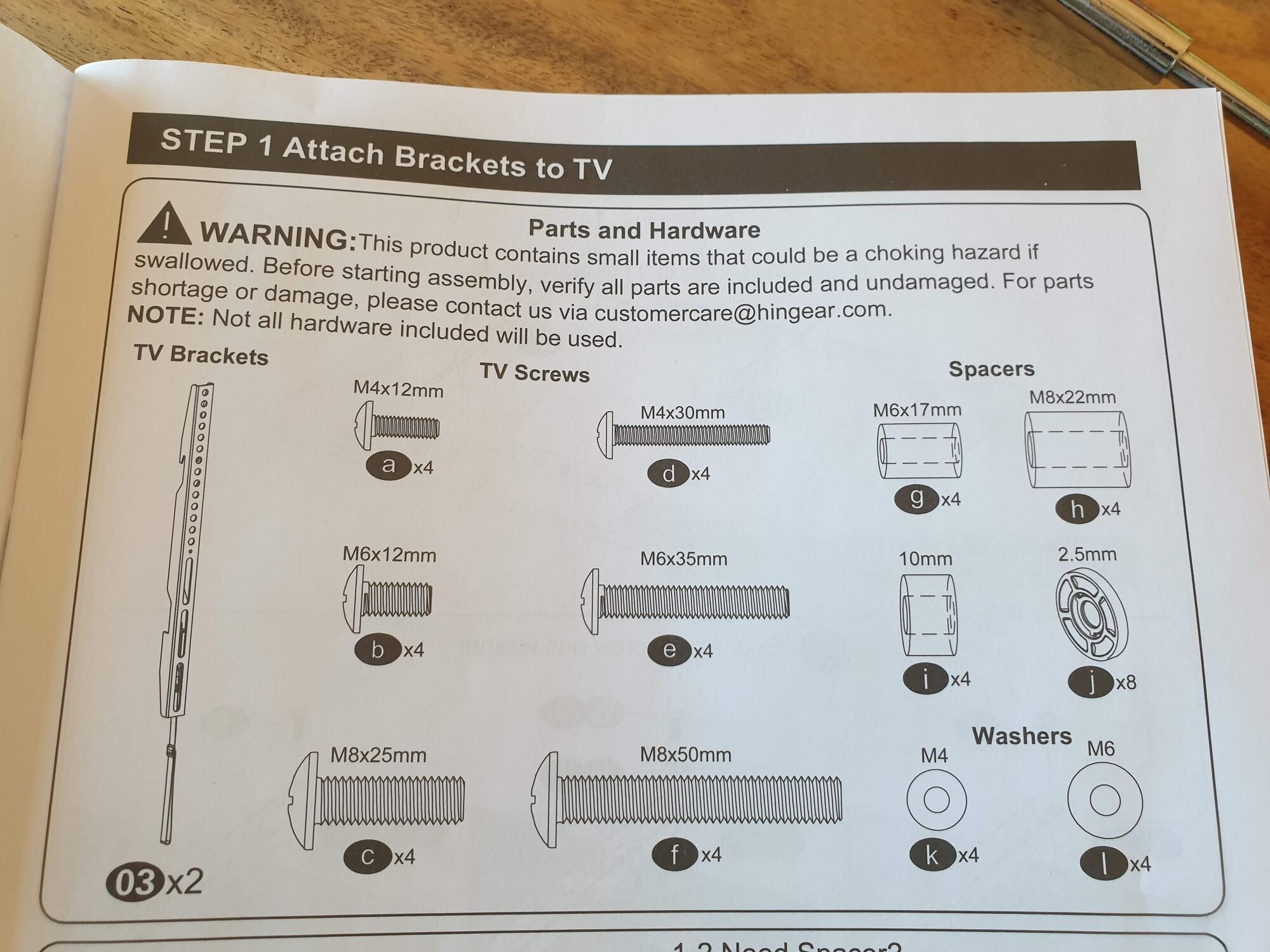

Schrauben_Wandhalterung

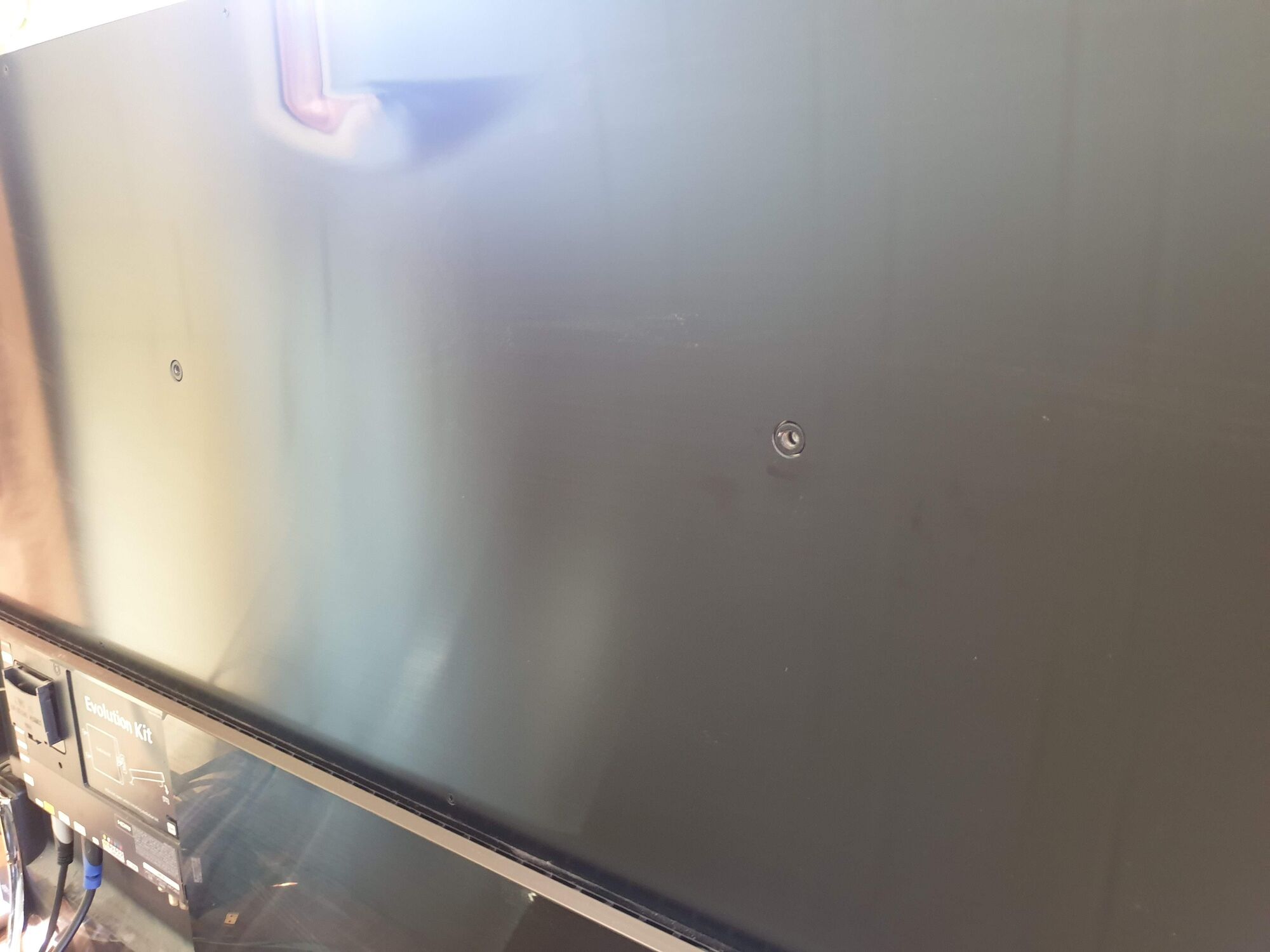

Rückseite_TV

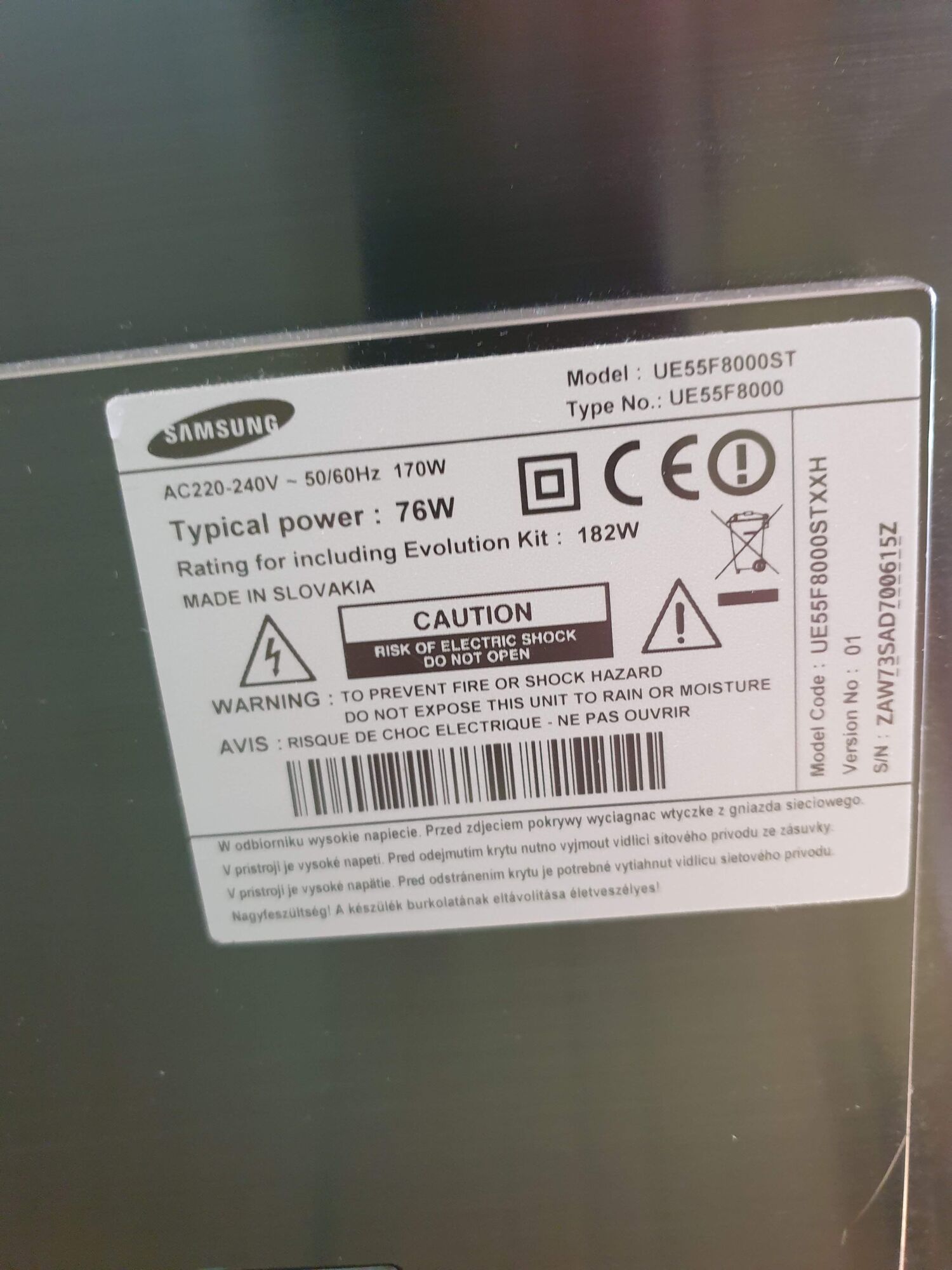

TV_Modell
Gelöst! L: Gehe zu Lösung.



[s.]

Hallo liebe Community,

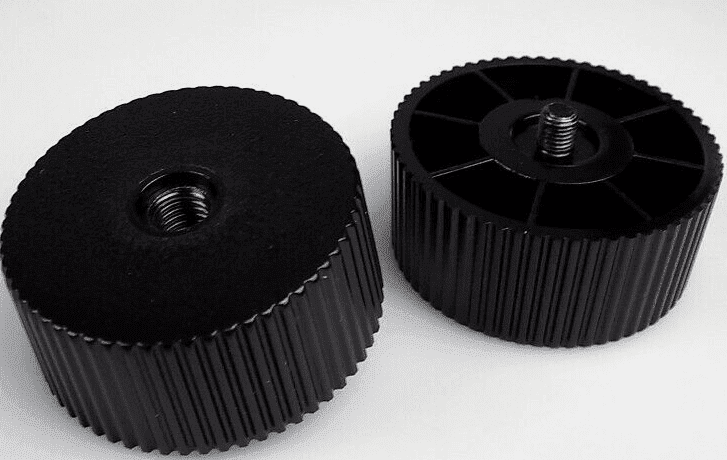

der Samsung Support konnte mir helfen. Ich benötigte sogenannte Abstandshalter. Diese wurden in die kleineren Löcher verschraubt. Anschließend konnte eine handelsübliche M8 genutzt werden. Kostenpunkt für ein Pärchen: 20 € + 5 € Versand.

Teilenummer: BN96-27421A
Danke für die Tipps .
Case kann zu *:winking-face:
L: Lösung in ursprünglichem Beitrag anzeigen



[s.]

Es müssten beides mal M8 sein, Samsung baut das nicht unterschiedlich.
Gruß



[s.]

Hallo,
es sind definitiv unterschiedliche Größen. In den beiden unteren "Verschraubungen" passt eine M8 Schraube. In den beiden oberen ist diese zu groß.
Die nicht passende "M6", vermutlich aufgrund des falschen Gewindes, kann wie beschrieben, in den oberen "Verschraubungen" nicht eingesetzt werden. Bei gleicher Größe müsste sie dann durchrutschen, was in den unteren Löchern der Fall ist.
Anscheinend ein Sondermodell ^^
Gruß,
stresslessss



[s.]

Laut Anleitung sind alle 4 Schrauben M8, wie ich schon sagte.
Dann wende dich doch mal an den Support
Gruß



[s.]

Hallo,
danke für die Recherche. Könntest du mir die Anleitung (Link) zur Verfügung stellen?
Danke und Gruß,
stresslessss



[s.]

https://www.samsung.com/uk/support/model/UE55F8000STXXU/
Da kannst Du sie dir allerding nur in englisch runterladen, scheint es in Deutschland nicht gegeben zu haben.
Gruß



[s.]

Besten Dank!
Ich habe nun Samsung direkt angeschrieben. Bei einem Markenhersteller werden die passenden Schrauben hoffentlich schnell gefunden sein.
Viele Grüße,
stresslessss



[N.]

@samsung_test schrieb: 55" F8000 Series 8 Smart 3D Full HD LED TV | Samsung Support UK Da kannst Du sie dir allerding nur in englisch runterladen, scheint es in Deutschland nicht gegeben zu haben. Gruß

Und genau da liegt der Hund begraben. Das englische Modell hat zöllige Gewinde unterschiedlicher Durchmesser. M4 und M6 passt da absolut nicht und bei M8 geht die Schraube dank der Ähnlichkeit zum zölligen 5/16"x18 rein. Wird sich aber gräuslich angefühlt haben. Also: zölllige Schrauben bestellen und gut ist´s.



[s.]

Hallo,
die M8 konnte ich mit der Hand recht einfach in die unteren Löcher eindrehen.
Ein ähnlichen Fall hatte ich bei der Q90R Soundbar. Die Rearspeaker benötigen 1/4 Zoll - 20 x 3/4 Zoll UNC.
Kannst du mir evtl. den genauen Typ nennen? Von der Größe her geht die Tendenz in Richtung M6. Das wäre super.
Schraubenlexikon Zoll-Umrechnung metrisch inch, UNC, UNF, BSW, BSF amerikanische und britische Zollgewinde
Viele Grüße,
stresslessss



[S.]

Hallo L: @stresslessss,
wo wurde der TV denn gekauft? Vielleicht finden wir ja so heraus, für welchen Markt er konzipiert ist. Ich kann hierzu nämlich keine deutschsprachige Anleitung finden. Und da sich Modelle international unterscheiden können, will ich hier auch nicht ins Blaue raten. Solltest du den Fernseher aus Großbritannien haben, steht dir die britische Community offen.
Viele Grüße



[N.]

L: @stresslessss - vermutlich 1/4", aber da kann dir verlässlich nur Samsung weiterhelfen. Die wissen exakt, welche Gewindegänge sie im UK-Modell verbaut haben.



[s.]

Hallo,
ich habe nun Info von Samsung bekommen:
"
Bei Ihrem TV-Modell handelt es sich um ein Gerät für den ungarisch-slovakischen Markt. Laut den ausgewiesenen Informationen dieses Modells sind die VESA Bohrungen jeweils M8.
"
Definitiv passen die M8 Schrauben nicht, die oberen sind auch sichtbar kleiner. Gibt es eine "ungarisch-slovakische" Community? ^^ Dachte nicht, dass die Suche nach zwei Schrauben so interessant wird.
Vielen Dank bisher für die Unterstützung.



[N.]

@stresslessss schrieb: Definitiv passen die M8 Schrauben nicht, die oberen sind auch sichtbar kleiner. Gibt es eine "ungarisch-slovakische" Community? ^^ Dachte nicht, dass die Suche nach zwei Schrauben so interessant wird.

Würde sie auch nicht, wenn du die Kiste auf dem deutschen Markt / von einem deutschen Händler gekauft hättest.



[s.]

Korrekt. Ebenso hätte ich dann vermutlich keine Unterstützung durch die Community bzw. den direkten Support benötigt. Doch dem ist leider nicht so ...
Falls noch jemand eine Idee hat, gerne posten.
Vielen Dank für die bisherige Unterstützung!



[s.]

Hallo liebe Community,
der Samsung Support konnte mir helfen. Ich benötigte sogenannte Abstandshalter. Diese wurden in die kleineren Löcher verschraubt. Anschließend konnte eine handelsübliche M8 genutzt werden. Kostenpunkt für ein Pärchen: 20 € + 5 € Versand.

Teilenummer: BN96-27421A
Danke für die Tipps .
Case kann zu *:winking-face:



[A.]

Das freut mich, L: @stresslessss. Dann markiere ich deinen Beitrag mal als Lösung. *:new-moon-with-face:
Liebe Grüße



[S.]

Hi. Hab das gleiche Problem. Wo kann man die Teile denn (zu einem vernünftigen Preis) kaufen? Finde nur Angebote für um die 50€ aus dem Ausland



[E.]

L: @Stecken ruf doch mal beim Samsung Support an (Tel. 06196 77 555 77). Die können vielleicht weiterhelfen.



[S.]

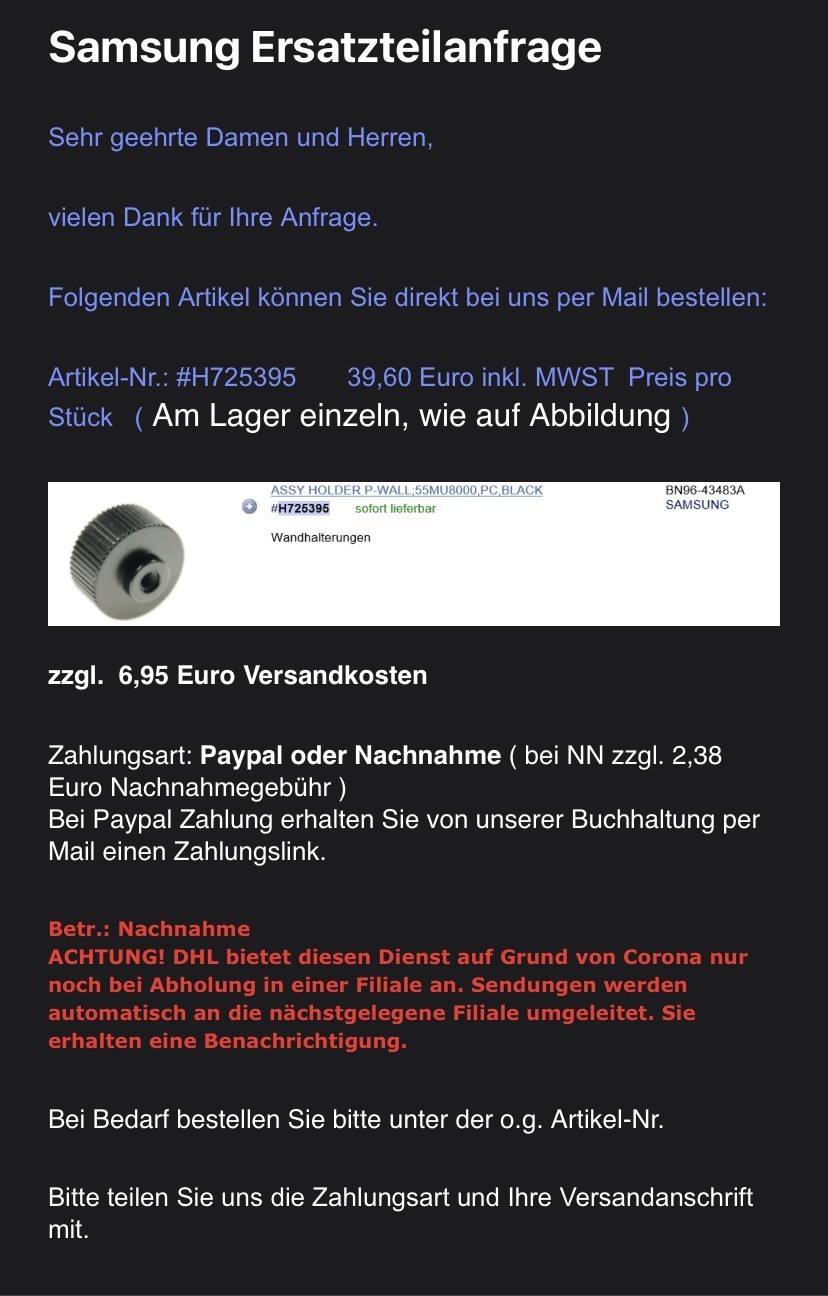

Hab den Samsung Support erreicht. Hatte bisher nur Samsung Fernseher, der Nächste wird definitiv keiner mehr. Die Abstandshalter gibt es für 39,60€ PRO Stück zzgl. 6,95€ Versand. Da man ja zwei braucht bin ich da bei 86,15€ für zwei Schrauben mit bissl Plastik. Dreister geht es nicht.
